ساخت سوله های دوطبقه | چالش ها و مزایا
اگر متراژ زمین محدود باشد اما نیاز به فضای تولید، انبار و اداری همزمان وجود داشته باشد، ساخت سوله های دو طبقه یکی از منطقیترین راهحلهای پیش روی کارفرماست. این نوع سازه با استفاده هوشمندانه از ارتفاع، ظرفیت کاربردی را بدون نیاز به خرید زمین اضافه چند برابر میکند، اما طراحی و اجرای آن با سوله تکطبقه معمولی تفاوت جدی دارد. از محاسبه بار وارده بر ستونها گرفته تا نحوه اجرای فونداسیون و سقف میانی، هر بخش نیازمند دقت مهندسی بیشتری است. در این مقاله از تیم فنی آریاسوله، هم به مزایای واقعی این سازهها میپردازیم و هم چالشهای فنیای که پیش از شروع پروژه باید بشناسید.
سوله دو طبقه چیست و چه تفاوتی با سوله چند طبقه دارد؟
سوله دو طبقه به سازهای گفته میشود که فضای داخلی آن در دو تراز مجزا سازماندهی شده و طبقه دوم روی اسکلت فلزی طبقه اول قرار میگیرد. برخلاف تصور رایج، این سازهها را نمیتوان با هر نوع اسکلتی اجرا کرد. اجرای سوله دو طبقه فقط با سیستم تیرورقی امکانپذیر است، چون تیرورق توان تحمل بار خمشی ناشی از وزن طبقه دوم و بارهای زنده روی آن را دارد؛ در حالی که سولههای خرپایی یا قوسی برای این منظور طراحی نشدهاند و استفاده از آنها در سازه چندطبقه ریسک سازهای ایجاد میکند.
نکتهای که در بیشتر مقالات این حوزه به آن دقیق پرداخته نمیشود، تفاوت سوله دو طبقه با سوله چند طبقه است. این دو مفهوم اغلب بهجای هم استفاده میشوند، اما از نظر فنی یکسان نیستند:
- سوله دو طبقه: دقیقاً دو تراز کاربردی دارد و معمولاً طبقه دوم بخشی از سطح طبقه اول را پوشش میدهد، نه لزوماً تمام آن را.
- سوله چند طبقه: به سازههایی گفته میشود که سه تراز یا بیشتر دارند و به همین دلیل بار وارده به ستونهای پایه و عمق فونداسیون بهمراتب بیشتر از حالت دو طبقه است.
- تفاوت در محاسبات: هرچه تعداد طبقات بالاتر برود، سهم وزن اسکلت فلزی در بار کل سازه رشد تصاعدی پیدا میکند، در حالی که در سوله دو طبقه این افزایش وزن هنوز در محدوده قابل مدیریت با مقاطع استاندارد تیرورق باقی میماند.
به همین دلیل، ساخت سوله دو طبقه از نظر پیچیدگی طراحی و هزینه، فاصله معناداری با نمونههای سه طبقه به بالا دارد و برای اکثر کاربریهای صنعتی و تجاری، همین سطح از طبقهبندی کفایت میکند.

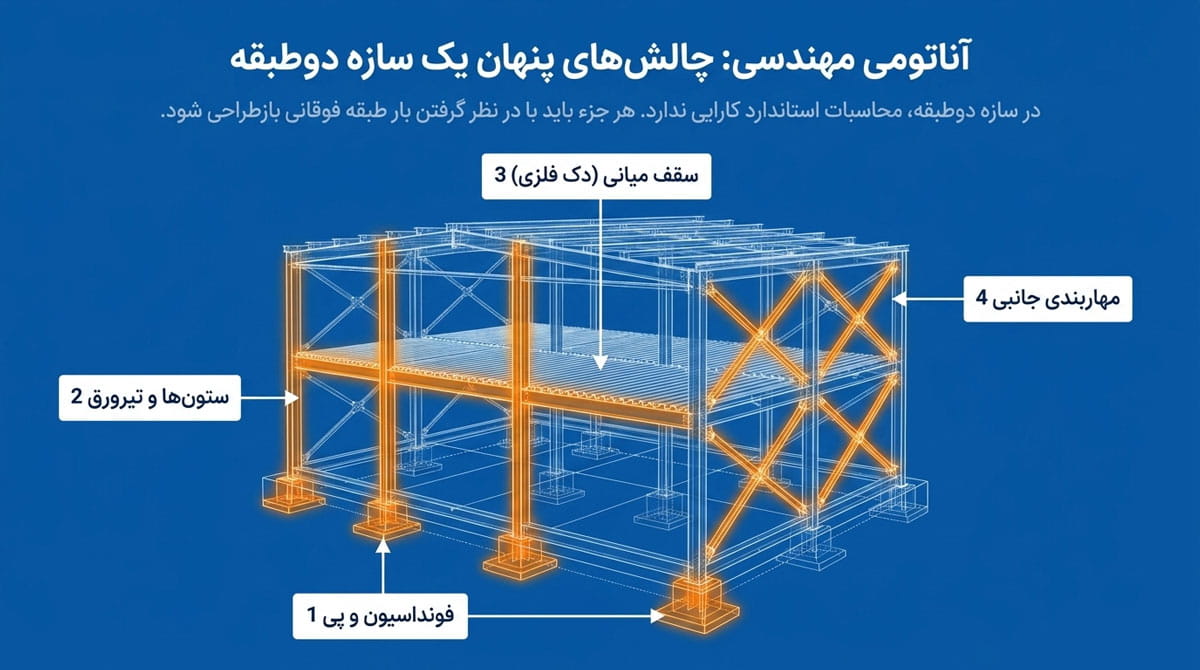

چالشهای فنی ساخت سوله دو طبقه
بخش سازهای ساخت سوله های دو طبقه جایی است که تفاوت یک پروژه ایمن با یک پروژه پرریسک مشخص میشود. برخلاف سوله تکطبقه که محاسبات آن نسبتاً استاندارد است، در سازه دو طبقه هر جزء باید با در نظر گرفتن بار طبقه بالایی از نو محاسبه شود.
افزایش بار وارده بر ستونها و تیرها
وقتی طبقه دوم به سازه اضافه میشود، بار مرده (وزن خود سازه، کفسازی، تجهیزات ثابت) و بار زنده (افراد، ماشینآلات، کالای انبارشده) هر دو روی ستونهای طبقه اول منتقل میشوند. این یعنی مقاطع ستون و تیرورق طبقه پایین باید با ضریب اطمینان بالاتری طراحی شوند، نه با همان مقاطعی که برای یک سوله تکطبقه با متراژ مشابه استفاده میشود. در عمل، افزایش ابعاد بال و جان تیرورق و همچنین کاهش فاصله محورهای ستون از رایجترین راهکارهایی است که مهندس محاسب برای کنترل تغییرشکل و خیز مجاز به کار میبرد.
طراحی فونداسیون برای سازه دو طبقه
فونداسیون سوله دو طبقه نمیتواند با همان منطق فونداسیون سوله معمولی طراحی شود. بار محوری بیشتری که از ستونها به پی منتقل میشود، معمولاً به ابعاد بزرگتر پی بتنی و در بسیاری موارد به عمق بیشتر گودبرداری نیاز دارد. انتخاب از بین انواع فونداسیون سوله، از پی منفرد گرفته تا پی نواری، مستقیماً به بار طبقات و نوع خاک بستگی دارد و همین موضوع یکی از دلایل اصلی بالاتر بودن هزینه ساخت سوله کارگاهی دو طبقه نسبت به نمونه تکطبقه است. طراحی نادرست در این مرحله ممکن است در سالهای بعد باعث نشست ناهمگون سازه شود.
سقف میانی و کف طبقه دوم (دک فلزی)
کف طبقه دوم باید هم وزن خودش و هم بار بهرهبرداری روی آن را تحمل کند، بدون اینکه ارتعاش یا خیز محسوس ایجاد شود. دو گزینه رایج در این بخش عبارتاند از:
| معیار | دک فلزی کامپوزیت | تیرچه فلزی و بلوک |
|---|---|---|
| وزن سازه | سبکتر | سنگینتر |
| سرعت اجرا | بالا | متوسط |
| مقاومت در برابر بار متمرکز (ماشینآلات) | خوب | خیلی خوب |
| نیاز به قالببندی | ندارد | دارد |
انتخاب بین این دو گزینه باید بر اساس نوع بار بهرهبرداری طبقه دوم انجام شود؛ اگر قرار است تجهیزات سنگین روی طبقه بالا مستقر شود، تیرچه فلزی معمولاً گزینه مطمئنتری است.
مهاربندی جانبی و مقاومت در برابر زلزله
با افزایش ارتفاع سازه، نیروهای جانبی ناشی از باد و زلزله هم افزایش پیدا میکنند. سوله دو طبقه به دلیل مرکز ثقل بالاتر، در برابر نیروی برشی پایه حساستر از سوله تکطبقه عمل میکند. به همین دلیل بادبندهای قائم باید در هر دو تراز طبقه طراحی و اجرا شوند، نه فقط در سطح بام. رعایت ضوابط استاندارد ۲۸۰۰ در این بخش الزامی است، چون طراحی ناقص مهاربندی میتواند در زلزلههای متوسط هم منجر به تغییرشکل بیش از حد مجاز شود.

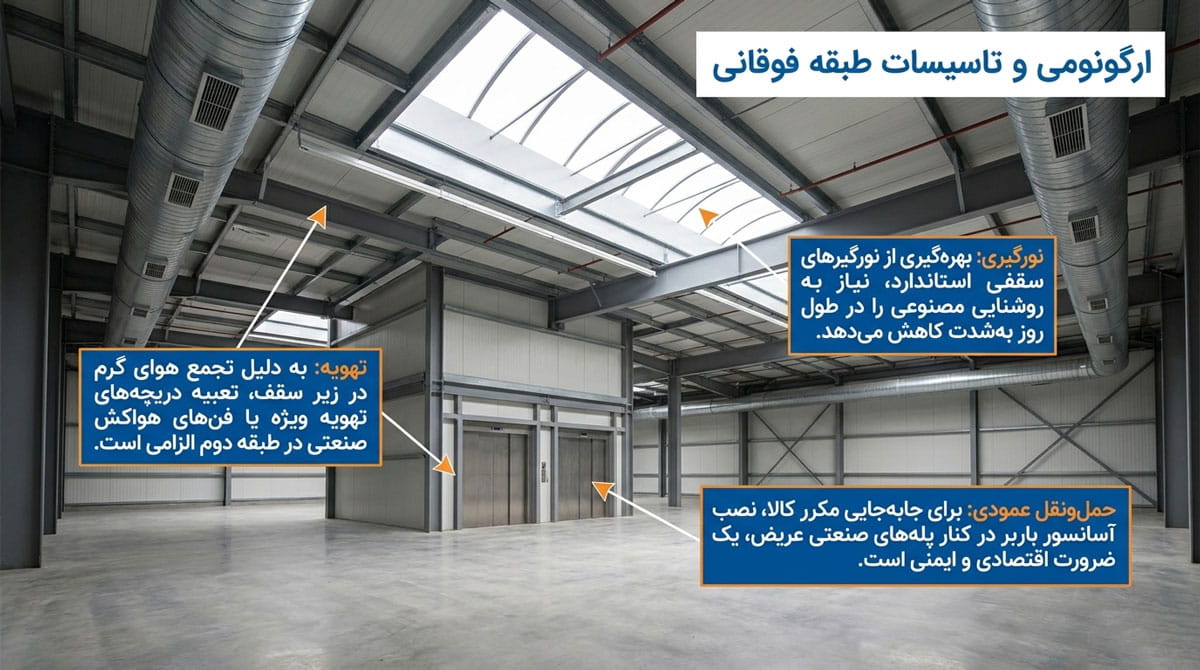

تهویه، نورگیری و سیستم حملونقل عمودی
طبقه دوم معمولاً بیشترین چالشهای اجرایی روزمره را ایجاد میکند:
- تهویه: طبقه بالا به دلیل نزدیکی به سقف، دمای بالاتری تجربه میکند و نیاز به دریچههای تهویه یا فن هواکش اضافی دارد.
- نورگیری: استفاده از نورگیرهای سقفی میتواند نیاز به روشنایی مصنوعی در طبقه دوم را کاهش دهد.
- پله صنعتی: باید عرض کافی برای تردد ایمن و مطابق با ضوابط ایمنی طراحی شود.
- آسانسور باربر: در صورت جابهجایی مکرر کالا بین طبقات، اجرای آسانسور باربر از انتقال دستی کالا مقرونبهصرفهتر است.
مزایای ساخت سوله دوطبقه
- استفاده حداکثری از زمین محدود: در شهرکهای صنعتی که قطعات واگذاری متراژ ثابتی دارند، افزایش ارتفاع تنها راه افزودن فضای مفید بدون خرید زمین اضافه است. با این روش، بدون تغییر سطح اشغال زمین، تقریباً دو برابر فضای کاربردی ایجاد میشود.
- تفکیک منطقی فعالیتها: طبقه اول معمولاً به خط تولید یا انبار اصلی اختصاص مییابد و طبقه دوم به بخشهای اداری، اتاق کنترل کیفیت یا انبار مواد سبکتر. این تفکیک باعث میشود مسیر تردد پرسنل اداری با مسیر حرکت ماشینآلات و بار قاطی نشود.
- افزایش ایمنی و نظم اجرایی: جدا بودن مسیرهای تردد انسان و تجهیزات، ریسک تصادف داخلی در محیط کار را کاهش میدهد.
- نظارت مدیریتی سادهتر: طبقه دوم میتواند دید مستقیمی بر کل سالن تولید فراهم کند، بدون نیاز به اختصاص فضای جداگانه برای این منظور.
- صرفهجویی نسبت به احداث دو سوله مجزا: در مقایسه با ساخت دو سازه جدا، سوله دو طبقه به یک فونداسیون مشترک، یک سقف و محوطهسازی کمتر نیاز دارد که در هزینههای زیربنایی و اجرایی صرفهجویی ایجاد میکند.
باید صادقانه اشاره کرد که این مزایا رایگان به دست نمیآیند؛ هزینه اسکلت فلزی و فونداسیون سوله دو طبقه به دلیل بار اضافه طبقه دوم، بالاتر از سوله تکطبقه با متراژ زیربنای مشابه است. این موضوع را در بخش هزینه ساخت سوله کارگاهی دقیقتر بررسی میکنیم.
انواع سوله دو طبقه از نظر ساختار دسترسی
از نظر نحوه ارتباط بین طبقات، سوله دو طبقه به دو مدل اصلی تقسیم میشود. این تفاوت صرفاً معماری نیست و روی کاربری، امنیت و حتی هزینه اجرا هم تاثیر میگذارد.
سوله دو طبقه مستقل (پله بیرونی)
در این مدل، دسترسی به طبقه دوم از طریق راهپلهای خارج از بدنه اصلی سوله انجام میشود. طبقات از نظر عملکردی تا حد زیادی از هم مستقلاند و میتوان برای هرکدام ورودی و مسیر تردد جداگانه در نظر گرفت.
این مدل بیشتر در مواردی انتخاب میشود که:
- طبقه دوم کاربری کاملاً متفاوتی از طبقه اول دارد، مثلاً واحد اداری مستقل یا دفتر اجارهای
- نیاز به کنترل تردد جداگانه برای هر طبقه وجود دارد، مانند مواردی که طبقه بالا محدودیت دسترسی امنیتی دارد
- کارفرما ترجیح میدهد فضای داخلی طبقه اول بدون اشغال شدن توسط پله، بهطور کامل در اختیار خط تولید یا انبار باشد
سوله دو طبقه دوبلکس (پله داخلی)
در مدل دوبلکس، پله در داخل سوله تعبیه میشود و دو طبقه از نظر فضایی و عملکردی به هم پیوستهاند. این نوع بیشتر برای کاربریهایی مناسب است که رفتوآمد مکرر بین طبقات بخشی از فرآیند روزانه است، مثل مواردی که طبقه دوم انبار مواد یا فضای نظارتی مستقیم بر خط تولید طبقه پایین است.
| معیار | سوله دو طبقه مستقل | سوله دو طبقه دوبلکس |
|---|---|---|
| محل پله | بیرون از بدنه اصلی | داخل بدنه اصلی |
| استقلال عملکردی طبقات | بالا | پایین |
| اشغال فضای داخلی توسط پله | ندارد | دارد |
| مناسب برای | کاربریهای جدا (اداری مستقل، اجارهای) | فرآیندهای مرتبط بین دو طبقه |
انتخاب بین این دو مدل باید پیش از مرحله طراحی سازه مشخص شود، چون محل و نوع پله مستقیماً روی چیدمان ستونها و باربندی کف طبقه دوم اثر میگذارد.
عوامل موثر بر هزینه ساخت سوله کارگاهی دو طبقه
هزینه ساخت سوله دو طبقه از چند مسیر مستقل شکل میگیرد و نمیتوان آن را با یک ضریب ثابت نسبت به سوله تکطبقه محاسبه کرد. مهمترین عاملی که این هزینه را از سوله معمولی جدا میکند، وزن نهایی سازه است. با افزایش بار طبقه دوم، مقاطع تیرورق و ستونها باید بزرگتر انتخاب شوند و همین موضوع مستقیماً روی مصرف فولاد و در نتیجه هزینه اسکلت فلزی اثر میگذارد.
عامل دوم، نوع و ابعاد فونداسیون است. همانطور که در بخش چالشهای فنی اشاره شد، بار محوری بیشتری که از ستونهای طبقاتی به پی منتقل میشود، معمولاً ابعاد بزرگتر و در برخی موارد عمق بیشتری برای گودبرداری و بتنریزی میطلبد. این هزینه به نوع خاک محل پروژه هم وابسته است و نمیتوان آن را بدون بازدید فنی از زمین بهطور دقیق تخمین زد.
نوع کف طبقه دوم هم روی هزینه نهایی تاثیر مستقیم دارد؛ انتخاب بین دک فلزی کامپوزیت و تیرچه فلزی، بسته به بار بهرهبرداری، اختلاف قیمتی محسوسی ایجاد میکند که پیشتر در بخش سقف میانی توضیح داده شد.
در کنار اینها، چند عامل دیگر هم در هزینه نهایی سهیماند:
| عامل | تاثیر بر هزینه |
|---|---|
| متراژ و ابعاد کلی سوله | افزایش متراژ، هزینه کل را بالا میبرد اما هزینه هر مترمربع را کاهش میدهد |
| نوع پله (مستقل یا داخلی) و آسانسور باربر | اجرای آسانسور باربر هزینه قابل توجهی به پروژه اضافه میکند |
| سیستم مهاربندی جانبی | بادبندهای اضافه در دو تراز نسبت به یک تراز، مصرف فولاد بیشتری دارد |
| تاسیسات برق، تهویه و روشنایی مجزا برای هر طبقه | نیاز به دو خط تاسیسات مستقل هزینه اجرا را افزایش میدهد |
| نوسانات قیمت آهن و فولاد | مستقیماً روی هزینه اسکلت فلزی که بخش عمده هزینه این سازههاست اثر میگذارد |
به دلیل همین تعدد متغیرها، ارائه یک رقم قطعی برای هزینه ساخت سوله کارگاهی دو طبقه بدون بررسی نقشه، متراژ دقیق و نوع کاربری امکانپذیر نیست. مسیر درست، تهیه دفترچه محاسبات اولیه توسط مهندس محاسب و سپس استعلام قیمت بر اساس وزن واقعی سازه است.
نتیجهگیری
ساخت سوله های دو طبقه، وقتی با محاسبات دقیق سازهای و انتخاب درست فونداسیون، تیرورق و سیستم مهاربندی همراه باشد، میتواند فضای کاری شما را بدون نیاز به زمین اضافه دو برابر کند و در بلندمدت هزینههای محوطهسازی و نگهداری را هم کاهش دهد. اما همین سازه به دلیل بار طبقاتی و حساسیت بالاتر، تحمل هیچ خطای طراحی یا اجرایی را ندارد و باید از ابتدا با تیمی متخصص در حوزه سولهسازی پیش برود. اگر قصد ساخت سوله دو طبقه یا هر نوع سازه فلزی صنعتی دیگری را دارید، تیم فنی آریاسوله آماده است تا از مرحله دفترچه محاسبات تا برآورد دقیق هزینه ساخت سوله کارگاهی، کنار شما باشد؛ برای دریافت مشاوره رایگان و استعلام قیمت، همین حالا با کارشناسان آریاسوله در تماس باشید.
