ساخت سوله در مناطق زلزله‌ خیز | بررسی استانداردها

ساخت سوله در مناطق زلزله‌ خیز یک کار فنی صرف نیست؛ تصمیمی است که ایمنی جان کارگران، ارزش سرمایه‌گذاری و تداوم فعالیت کارخانه یا انبار را برای سال‌های آینده تعیین می‌کند. ایران روی یکی از فعال‌ترین کمربندهای لرزه‌ای دنیا قرار دارد و بسیاری از مناطق صنعتی کشور، از البرز تا زاگرس، در پهنه‌های با خطر زلزله متوسط تا خیلی زیاد طبقه‌بندی شده‌اند.

سوله به دلیل دهانه‌های بزرگ، سقف نسبتاً سبک و تکیه‌گاه‌های محدود، رفتاری متفاوت از ساختمان‌های معمولی در برابر زلزله نشان می‌دهد و همین تفاوت است که طراحی و اجرای آن را به دانش و تجربه‌ای خاص نیاز دارد. در این مقاله از آریا سوله، اصول طراحی، استانداردهای الزامی، فناوری‌های روز و چک‌لیست عملی برای ساخت یک سوله مطمئن در منطقه زلزله‌خیز را بررسی می‌کنیم.

چرا ساخت سوله در مناطق زلزله‌ خیز با ساخت عادی فرق دارد؟

سوله از نظر رفتار لرزه‌ای با یک ساختمان معمولی فرق اساسی دارد. در ساختمان مسکونی، نیروی زلزله بین تعداد زیادی دیوار و ستون تقسیم می‌شود. در سوله، چند قاب محدود باید کل نیروی جانبی را تحمل کنند؛ هرچه دهانه بزرگ‌تر باشد، سهم هر قاب از این نیرو بیشتر می‌شود.

از طرفی سقف سبک سوله (ورق گالوانیزه یا ساندویچ پانل) یک مزیت محسوب می‌شود، چون نیروی زلزله مستقیماً به جرم سازه وابسته است. سازه سبک‌تر، نیروی لرزه‌ای کمتری هم می‌گیرد. اما این مزیت با یک ریسک همراه است:

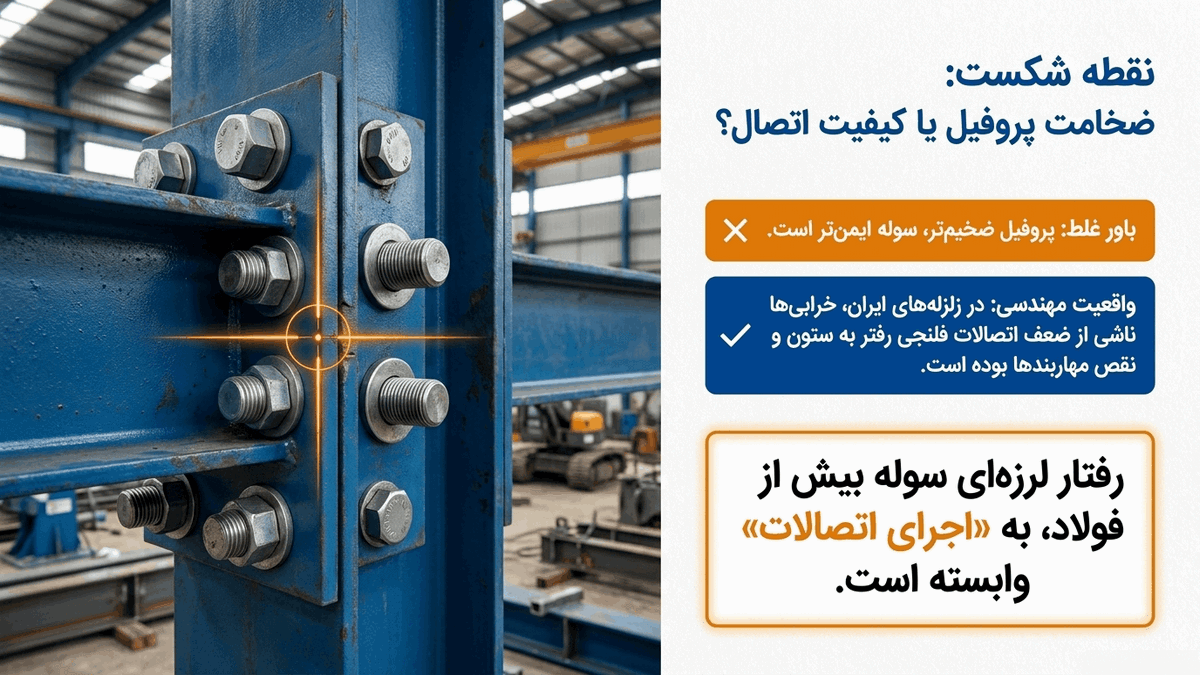

• اتصال ستون به رفتر یا خرپا (معمولاً از نوع فلنجی) نقطه حساس سازه است
• در زلزله‌های گذشته ایران، بیشتر خرابی سوله‌ها از ضعف اتصالات و مهاربندی بوده، نه شکست خود پروفیل‌ها
• یعنی رفتار لرزه‌ای سوله بیشتر به کیفیت اجرای اتصالات وابسته است تا ضخامت پروفیل

نکته فنی مهم دیگر، ضریب رفتار سازه (Ru) است. طبق جدول استاندارد ۲۸۰۰، اگر اهمیت سوله زیاد یا خیلی‌زیاد باشد، در تمام پهنه‌های لرزه‌خیزی استفاده از قاب با شکل‌پذیری معمولی مجاز نیست و حداقل باید قاب با شکل‌پذیری متوسط طراحی شود. به همین دلیل هر سوله بسته به موقعیت جغرافیایی، کاربری و دهانه، به تحلیل مجزای خودش نیاز دارد؛ فرمول یکسان برای همه پروژه‌ها جواب نمی‌دهد.

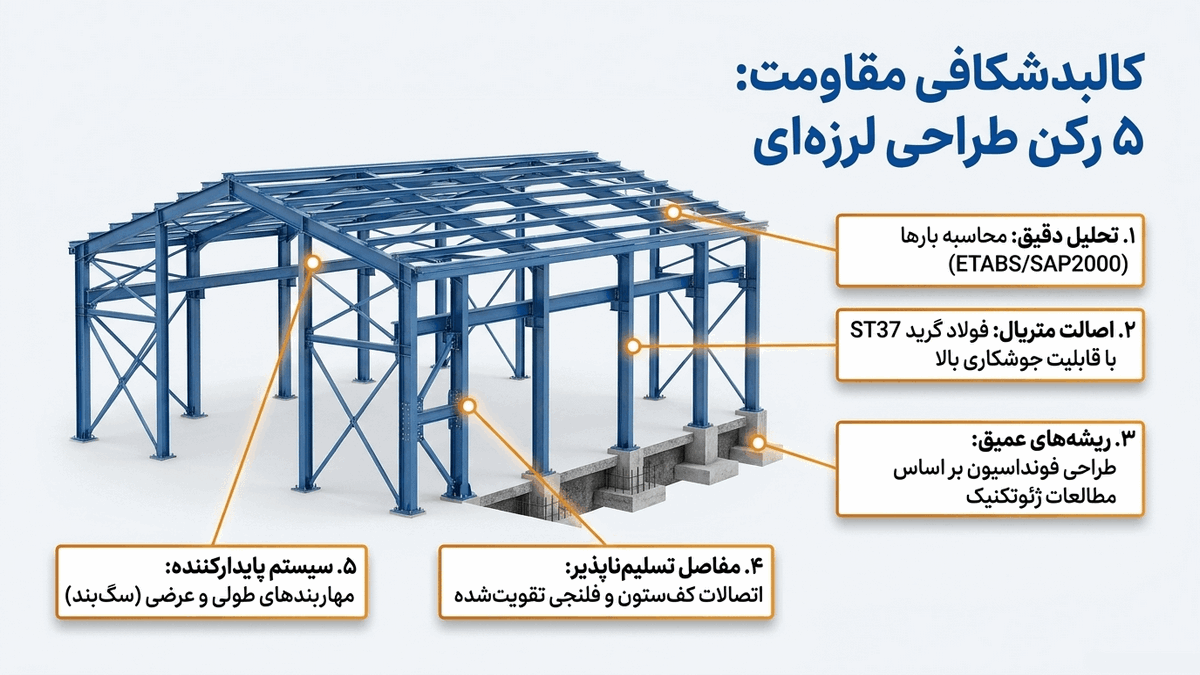

اصول طراحی و ساخت سوله در مناطق زلزله‌ خیز

طراحی صحیح در این پروژه‌ها روی پنج محور اصلی می‌چرخد. هرکدام از این محورها اگر ضعیف باشد، کل سازه روی همان حلقه ضعیف می‌شکند.

۱. تحلیل و طراحی دقیق سازه

پیش از هر اقدامی، باید تحلیل سازه‌ای دقیق با نرم‌افزارهای معتبر (مانند ETABS یا SAP2000) انجام شود. در این مرحله بار زلزله، بار باد، بار برف و بار مرده با هم ترکیب می‌شوند و نقاط بحرانی سازه شناسایی می‌شوند. خروجی این تحلیل، ضریب رفتار، نیروی برشی پایه و تغییرمکان نسبی طبقات (دریفت) را تعیین می‌کند که مبنای طراحی همه اعضای بعدی است.

۲. انتخاب متریال و مصالح دارای کیفیت بالا

فولاد مصرفی باید استاندارد و قابل ردیابی باشد، نه فولاد بدون شناسنامه. نکات مهم:

• استفاده از ورق و پروفیل با گرید مشخص (مثل ST37 یا معادل آن)
• کنترل کیفیت جوش‌پذیری مصالح، چون فولاد بی‌کیفیت در جوشکاری ترک می‌خورد
• اجتناب از مصالح دست دوم در سوله‌هایی با اهمیت زیاد یا خیلی‌زیاد

۳. طراحی فونداسیون مقاوم

فونداسیون نقطه اتکای سازه به زمین است. در منطقه زلزله‌خیز، طراحی فونداسیون باید بر اساس مطالعات ژئوتکنیک واقعی منطقه انجام شود، نه فرمول‌های تقریبی. عمق پی، ابعاد بیس‌پلیت، تعداد و قطر بولت‌ها و آرماتورگذاری باید متناسب با نیروی برشی پایه محاسبه‌ شده طراحی شوند.

۴. سیستم اتصالات مقاوم

طبق مبحث دهم مقررات ملی ساختمان، کف‌ ستون‌ها (بیس‌پلیت)، وصله ستون‌ها و وصله تیرها باید برای نیروی زلزله تشدید یافته طراحی شوند، نه فقط نیروی معمولی. اتصال فلنجی رفتر به ستون، که در سوله رایج‌ترین نوع اتصال است، باید با جزئیات دقیق پیچ، ورق و سخت‌ کننده اجرا شود تا در زلزله دچار پارگی یا شل‌شدگی نشود.

۵. سیستم‌های پایدارکننده

مهاربندی (بادبند) و سگ‌بند نقش کلیدی در انتقال نیروی جانبی به فونداسیون دارند. بدون مهاربندی کافی در دو راستای طولی و عرضی سوله، سازه حتی با ستون‌ها و تیرهای قوی هم در برابر زلزله پایدار نمی‌ماند.

استانداردهای طراحی سوله‌های ضد زلزله

پیش از دست به کار شدن به ساخت سوله در مناطق زلزله‌ خیز باید استاندارهای ساخت این سازه را بدانید و رعایت کنید.

۱. استانداردهای بین‌المللی

این استانداردها معمولاً به‌ عنوان مرجع تکمیلی یا برای پروژه‌های با کارفرمای بین‌المللی استفاده می‌شوند.

۲. استانداردهای ملی ایران

در ایران، ساخت سوله در مناطق زلزله‌ خیز الزاماً باید بر پایه دو سند زیر انجام شود:

• استاندارد ۲۸۰۰ (ویرایش چهارم): پهنه‌بندی خطر نسبی زلزله، ضریب رفتار سازه، ضریب اهمیت و کنترل تغییر مکان نسبی طبقات را مشخص می‌کند
• مبحث دهم مقررات ملی ساختمان: ضوابط طراحی اعضای فولادی، اتصالات، کنترل کمانش و الزامات اجرایی جوش و پیچ را تعیین می‌کند

این دو سند مکمل هم هستند؛ استاندارد ۲۸۰۰ نیروی زلزله را تعیین می‌کند و مبحث دهم می‌گوید سازه فولادی چطور باید این نیرو را تحمل کند.

هزینه رعایت استانداردهای لرزه‌ای؛ چقدر باید هزینه کرد؟

این سوالی است که تقریباً هر کارفرما قبل از شروع ساخت سوله در مناطق زلزله‌ خیز می‌پرسد. پاسخ کوتاه: رعایت استانداردهای لرزه‌ای، هزینه ساخت سوله را بالا می‌برد، اما این افزایش هزینه در مقایسه با ریسک خرابی سازه، رقم چشمگیری نیست.

از کجا این هزینه اضافه می‌آید؟

• مصرف بیشتر فولاد در ستون، تیر و مهاربندی برای رسیدن به مقاومت لازم
• طراحی دقیق‌تر فونداسیون (آرماتور بیشتر، ابعاد بزرگ‌تر پی)
• جزئیات دقیق‌تر اتصالات (تعداد و قطر بولت، ورق‌های سخت‌کننده)
• هزینه تحلیل سازه‌ای و دفترچه محاسباتی توسط مهندس محاسب

بازه تقریبی افزایش هزینه

این اعداد تقریبی‌اند و به دهانه سوله، ارتفاع، نوع کاربری و وزن سازه هم بستگی دارند. برای برآورد دقیق هزینه ساخت سوله در مناطق زلزله‌ خیز متناسب با وزن و متراژ پروژه، می‌توانید از راهنمای محاسبه هزینه ساخت سوله کمک بگیرید.

نکته مهم‌تر این است که این هزینه اضافه را باید با هزینه جایگزین مقایسه کرد، نه با هزینه صفر. اگر سوله بدون رعایت ضوابط لرزه‌ای ساخته شود و بعدها در زلزله آسیب ببیند، هزینه مقاوم‌سازی یا بازسازی معمولاً چند برابر همان درصد اضافه‌ای است که در ابتدا صرفه‌جویی شده بود؛ گاهی این رقم به ۲۰ تا ۴۰ درصد هزینه ساخت یک سوله نو هم می‌رسد.

به همین دلیل صرفه‌جویی در مرحله طراحی، یکی از پرریسک‌ترین نوع صرفه‌جویی در پروژه‌های صنعتی است.

تکنولوژی‌های نوین در طراحی سوله‌های ضد زلزله

روش‌های سنتی ساخت سوله در مناطق زلزله‌ خیز، سازه را آن‌قدر مقاوم و شکل‌پذیر می‌سازند که زلزله را تحمل کند. اما فناوری‌های جدید رویکرد دیگری دارند: به‌ جای مقابله مستقیم با نیروی زلزله، آن را کنترل یا میرا می‌کنند.

میراگرهای لرزه‌ای (دمپر)

میراگر انرژی زلزله را قبل از رسیدن به اعضای اصلی سازه جذب و به گرما تبدیل می‌کند. رایج‌ترین نوع آن در پروژه‌های صنعتی، میراگر اصطکاکی است که در محل اتصالات یا داخل بادبند نصب می‌شود. مزیت اصلی آن این است که بعد از زلزله معمولاً نیازی به تعویض ندارد و می‌تواند چندین بار عملکرد خود را تکرار کند.

مهاربند کمانش‌تاب (BRB)

نوع پیشرفته‌تری از مهاربند است که برخلاف بادبند معمولی، در فشار هم دچار کمانش زودرس نمی‌شود. این ویژگی باعث می‌شود ظرفیت جذب انرژی سازه به‌ طور قابل‌ توجهی بالا برود، بدون اینکه وزن کلی سازه افزایش چشمگیری پیدا کند.

جداسازهای لرزه‌ای (Base Isolation)

این سیستم بین فونداسیون و ستون‌ها نصب می‌شود و عملاً سازه را از حرکت شدید زمین جدا می‌کند. در زلزله، بیشتر تغییرشکل در همین جداساز اتفاق می‌افتد، نه در اسکلت اصلی سوله. نمونه‌های رایج آن:

• جداسازهای الاستومری (لایه‌های فولاد و لاستیک)
• جداسازهای با هسته سربی
• جداسازهای اصطکاکی پاندولی

این فناوری‌ها برای چه سوله‌ای منطقی است؟

نکته مهم این است که استفاده از میراگر و جداساز برای هر سوله‌ای توجیه اقتصادی ندارد. این سیستم‌ها معمولاً برای موارد زیر کاربرد دارند:

• سوله‌های با کاربری حساس یا اهمیت زیاد (مثل خطوط تولید پرارزش یا تجهیزات حساس)
• پروژه‌هایی در پهنه خطر خیلی‌زیاد زلزله
• سوله‌هایی که توقف فعالیتشان بعد از زلزله، خسارت اقتصادی سنگینی به همراه دارد

برای یک سوله انبار یا کارگاه معمولی، طراحی اصولی بر اساس استاندارد ۲۸۰۰ و مبحث دهم، بدون نیاز به این فناوری‌های پیشرفته، کاملاً کافی است. تصمیم نهایی باید بر اساس مشاوره مهندس محاسب و ارزیابی هزینه‌فایده پروژه گرفته شود.

سیستم‌های سازه‌ای مناسب برای سوله در مناطق زلزله‌خیز

انتخاب سیستم باربر جانبی، یکی از مهم‌ترین تصمیمات در طراحی سوله است. این سیستم تعیین می‌کند نیروی زلزله از سقف و دیواره چطور به فونداسیون منتقل شود. چهار سیستم زیر در ساخت سوله در مناطق زلزله‌ خیز ایران بیشترین کاربرد را دارند.

برای سوله‌های معمولی با کاربری انبار یا کارگاهی، ترکیب خرپا یا تیرورق با مهاربند همگرا معمولاً انتخاب اقتصادی و رایج است. اما اگر کارفرما به فضای باز بدون ستون میانی برای تردد لیفتراک یا جرثقیل نیاز دارد و دهانه مهاربندی‌ شده مانع کار می‌شود، قاب خمشی یا مهاربند واگرا گزینه بهتری است؛ هرچند هزینه طراحی و اجرا را بالا می‌برد.

نکته مهم این است که سازه می‌تواند سیستم دوگانه هم باشد، یعنی ترکیبی از قاب خمشی و مهاربند در بخش‌های مختلف سوله. این تصمیم باید بر اساس دهانه، کاربری و تحلیل نرم‌افزاری گرفته شود، نه بر اساس عادت یا کم‌هزینه‌ترین گزینه ظاهری.

چک‌ لیست عملی پیش از سفارش ساخت سوله در منطقه زلزله‌خیز

قبل از بستن قرارداد با هر شرکت سوله‌سازی، این موارد را حتماً بررسی کنید. این چک‌ لیست از تجربه پروژه‌های واقعی جمع‌بندی شده و می‌تواند از تصمیمات پرهزینه برای ساخت سوله در مناطق زلزله‌ خیز جلوگیری کند.

در مرحله مشاوره و قرارداد

• پهنه خطر نسبی زلزله محل پروژه (طبق پیوست ۱ استاندارد ۲۸۰۰) از پیمانکار یا مهندس محاسب بپرسید
• مطمئن شوید سازه دارای دفترچه محاسباتی مستقل و مهر مهندس محاسب است؛ هیچ سوله‌ای بدون این دفترچه نباید اجرا شود
• از پیمانکار بخواهید ضریب رفتار و سیستم سازه‌ای انتخابی را به‌ صورت شفاف توضیح دهد
• نمونه پروژه‌های اجراشده در همان منطقه یا مناطق با شرایط لرزه‌ای مشابه را بررسی کنید

در مرحله طراحی

• مشخصات خاک محل پروژه (از طریق آزمایش ژئوتکنیک) باید مبنای طراحی فونداسیون باشد، نه تخمین چشمی
• جزئیات اتصالات فلنجی، تعداد و قطر بولت‌ها در نقشه‌های اجرایی مشخص و قابل بررسی باشد
• تاثیر وزن سازه بر قیمت نهایی سوله را از قبل با مهندس محاسب چک کنید

در مرحله اجرا

• کیفیت جوش با تست‌های استاندارد (مثل بازرسی چشمی یا اولتراسونیک در موارد حساس) کنترل شود
• نصب مهاربندها و سگ‌بندها طبق نقشه و بدون حذف یا کاهش تعداد المان‌ها انجام شود
• گواه و مدارک کیفیت فولاد مصرفی (شناسنامه فولاد) از تامین‌ کننده دریافت و نگهداری شود

پرسش‌هایی که باید از پیمانکار بپرسید

این چک‌لیست، اگرچه ساده به‌ نظر می‌رسد، اما تفاوت بین یک سوله ایمن و یک سازه پرریسک را همین جزئیات تعیین می‌کنند.

نتیجه‌گیری

ساخت سوله در مناطق زلزله‌ خیز یک تصمیم مهندسی است که نباید با چشم‌پوشی از استانداردهای ۲۸۰۰ و مبحث دهم مقررات ملی ساختمان گرفته شود؛ این رعایت ممکن است هزینه اولیه را کمی بالا ببرد، اما در مقابل ریسک تخریب سازه و خسارت‌های جانی و مالی، هزینه‌ای کاملاً منطقی و توجیه‌پذیر است. اگر قصد ساخت سوله در منطقه زلزله‌خیز را دارید، بهترین گام بعدی، استعلام هزینه ساخت سوله از تیم فنی آریا سوله است تا بر اساس شرایط واقعی زمین، کاربری مدنظر و موقعیت جغرافیایی پروژه‌تان، طراحی دقیق و اقتصادی دریافت کنید.
