سوله های ورزشی و بررسی تمام ابعاد آن
سوله های ورزشی امروز به یکی از رایجترین انتخابها برای احداث سالنهای فوتسال، بسکتبال، والیبال و مجموعههای چندمنظوره ورزشی تبدیل شدهاند، چرا که در مقایسه با سازههای بتنی سنتی سرعت اجرای بالاتر، دهانه بازتر و هزینه پایینتری دارند. با این حال ساخت این نوع سوله با سولههای صنعتی یا انبار تفاوتهای فنی جدی دارد؛ از انتخاب روش سازهای و ابعاد استاندارد هر رشته گرفته تا نکات ایمنی، هر بخش نیاز به تصمیمگیری دقیق دارد که بیتوجهی به آن میتواند هزینههای سنگینی به کارفرما تحمیل کند. در این مقاله از آریاسوله قصد داریم تمام ابعاد فنی و اجرایی سوله های ورزشی را از صفر بررسی کنیم تا پیش از شروع پروژه، تصویر روشنی از مسیر پیش رو داشته باشید.
سوله ورزشی چیست و چه تفاوتی با دیگر سولهها دارد؟
سوله ورزشی از نظر اصول سازهای همان منطق قاب فلزی شیبدار را دارد که در سولههای صنعتی و انباری هم دیده میشود، اما کاربری متفاوت آن باعث شده در چند پارامتر کلیدی مسیر جدایی از سولههای معمولی پیدا کند. تفاوت اصلی از همان مرحله تعیین دهانه شروع میشود؛ ورزشهایی مثل فوتسال یا بسکتبال نیاز به فضایی کاملاً بدون ستون میانی دارند تا بازیکنان در حین حرکت با مانع سازهای مواجه نشوند، در حالی که در بسیاری از سولههای انباری وجود ستون میانی مشکلی ایجاد نمیکند.
چند تفاوت فنی مهم دیگر بین سوله ورزشی و سولههای معمولی:
- ارتفاع سازه: سولههای صنعتی معمولاً بر اساس ارتفاع تجهیزات و جرثقیل طراحی میشوند، اما در سوله ورزشی ارتفاع باید پاسخگوی نیاز رشته ورزشی باشد؛ برای مثال والیبال به ارتفاع آزاد بیشتری نسبت به بدمینتون نیاز دارد.
- نورگیری: در سوله انبار نور کافی برای تردد و انبارش اهمیت دارد، اما در سالن ورزشی نور باید یکنواخت و بدون خیرگی مستقیم در چشم بازیکن پخش شود.
- بار زنده و پویا: حضور همزمان ورزشکاران و گاهی تماشاگران روی سکو، بار پویای متفاوتی نسبت به انبار ایجاد میکند که باید در محاسبات سازه لحاظ شود.
- کیفیت کف: کف سوله ورزشی برخلاف کف صنعتی باید ضربهگیر و مناسب حرکت سریع بدن باشد، نه صرفاً مقاوم در برابر بار نقطهای تجهیزات.
همین تفاوتها نشان میدهد که طراحی سوله ورزشی را نمیتوان با همان الگوی سوله انبار یا کارگاهی جلو برد و نیاز به محاسبات اختصاصی دارد.

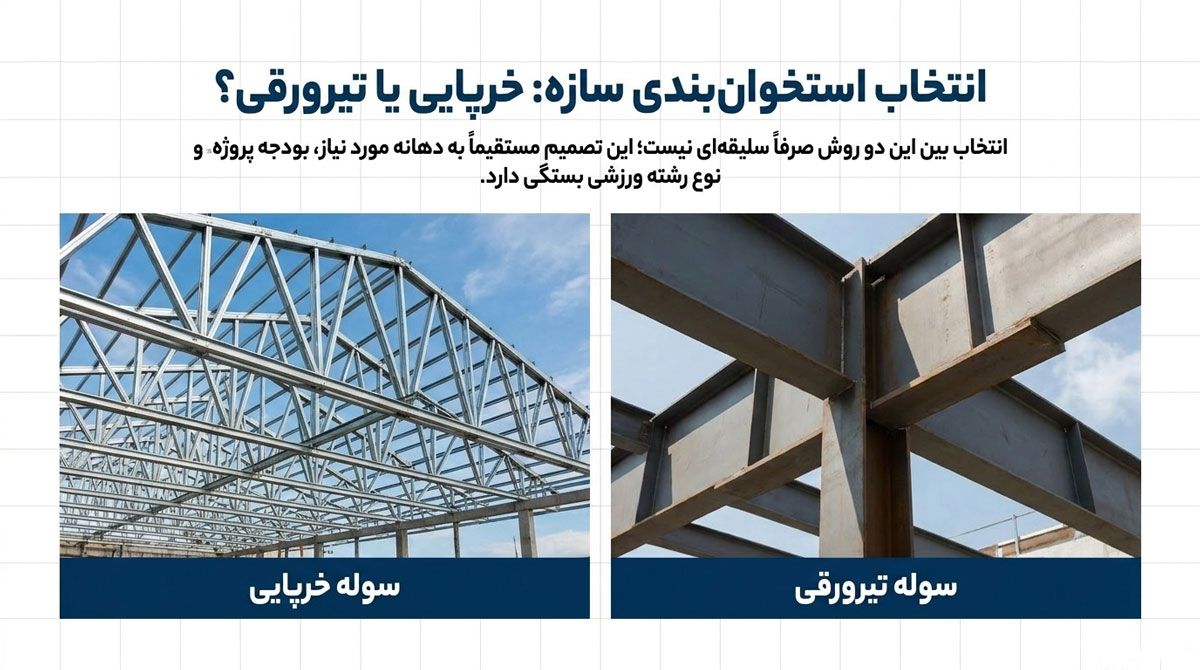

معرفی انواع سازه مناسب برای سوله ورزشی
برای اجرای سوله ورزشی عملاً دو روش سازهای اصلی در بازار رایج است: خرپایی و تیرورقی. انتخاب بین این دو صرفاً سلیقهای نیست و مستقیماً به دهانه مورد نیاز، بودجه پروژه و نوع رشته ورزشی مورد نظر بستگی دارد.
سوله خرپایی و کاربرد آن در دهانههای بزرگ
سوله خرپایی از مجموعهای پروفیلهای به هم جوش شده یا پیچ شده تشکیل میشود که در قالب مثلثهای متوالی نیروهای وارده را توزیع میکنند. این روش برای دهانههای بالای ۲۰ متر گزینه اقتصادیتری نسبت به تیرورقی است، چون به جای استفاده از ورقهای سنگین فولادی، از پروفیلهای سبکتر بهره میبرد و در نتیجه وزن کلی سازه و هزینه فولاد مصرفی کاهش پیدا میکند. برای سالنهای فوتسال، بسکتبال یا سالنهای چندمنظوره که دهانهای در حدود ۲۴ تا ۳۰ متر نیاز دارند، خرپایی تقریباً همیشه انتخاب اول است.
سوله تیرورقی و محدودیتهای آن برای سالن ورزشی
سوله تیرورقی از تیرهای فولادی یکپارچه با مقطع I شکل ساخته میشود که استحکام بالایی دارند، اما در دهانههای بزرگ به دلیل افزایش وزن ورق مصرفی، هزینه ساخت به شدت بالا میرود. این روش برای سالنهای ورزشی با دهانه زیر ۲۰ متر، مثل سالنهای بدمینتون یا تنیس روی میز، هنوز توجیه اقتصادی دارد؛ اما برای فضاهایی که نیاز به دهانه باز و بزرگ بدون ستون میانی دارند، تیرورقی هم از نظر هزینه و هم از نظر وزن نهایی سازه چندان مناسب نیست.
| معیار | سوله خرپایی | سوله تیرورقی |
|---|---|---|
| دهانه مناسب | بالای ۲۰ تا ۳۰ متر | زیر ۲۰ متر |
| وزن سازه | سبکتر | سنگینتر در دهانه بزرگ |
| هزینه در دهانه بزرگ | مقرونبهصرفهتر | بالا و غیراقتصادی |
| مقاومت در برابر بار جانبی | مناسب با طراحی صحیح اتصالات | بالا و یکپارچه |
| سرعت اجرا | نسبتاً بالا | متوسط |
| کاربرد رایج | فوتسال، بسکتبال، سالن چندمنظوره | بدمینتون، تنیس روی میز، سالنهای کوچک |
مراحل طراحی و ساخت سوله ورزشی
ساخت سوله ورزشی یک فرآیند خطی و مرحله به مرحله است که رعایت ترتیب آن مستقیماً روی کیفیت نهایی سازه و هزینههای احتمالی اضافه تاثیر میگذارد. رد شدن از هر مرحله بدون تایید فنی، معمولاً در ادامه پروژه به مشکل تبدیل میشود.
- تعیین کاربری و رشته ورزشی: قبل از هر اقدامی باید مشخص شود سوله برای چه رشته یا رشتههایی ساخته میشود، چون ابعاد، ارتفاع و حتی نوع کف به این تصمیم گره خورده است.
- بررسی زمین و مطالعات ژئوتکنیک: نوع خاک، ظرفیت باربری زمین و تراز آبهای زیرزمینی مشخص میکند فونداسیون باید با چه مشخصاتی طراحی شود.
- طراحی سازهای و محاسبات مهندسی: مهندس محاسب بر اساس دهانه، ارتفاع، بار برف و باد منطقه و بار ناشی از تجمع افراد، نقشههای سازهای اولیه را تهیه میکند.
- انتخاب روش اجرا و تهیه نقشههای کارگاهی: بعد از تعیین اینکه سازه خرپایی است یا تیرورقی، نقشههای شاپ برای برش و ساخت قطعات در کارخانه آماده میشود.
- اجرای فونداسیون: فونداسیون سوله ورزشی باید متناسب با بار دینامیکی ناشی از فعالیت ورزشکاران و در صورت وجود سکوی تماشاگران، بار اضافه آنها طراحی شود.
- ساخت قطعات فلزی در کارخانه: قابها، ستونها و اتصالات طبق نقشه کارگاهی برش، جوش و رنگآمیزی میشوند.
- حمل و نصب اسکلت: قطعات به محل پروژه منتقل و با جرثقیل نصب میشوند؛ در این مرحله دقت در تراز و شاقول بودن ستونها اهمیت زیادی دارد.
- اجرای پوشش سقف و دیوار: بسته به بودجه و شرایط اقلیمی، از ساندویچ پانل یا ورق فلزی همراه با عایق استفاده میشود.
- اجرای کفپوش، تاسیسات و نازککاری: در این مرحله کفپوش ورزشی، سیستم روشنایی، تهویه و فضاهای جانبی مثل رختکن تکمیل میشود.
نکات ایمنی در طراحی سوله ورزشی
رعایت نکات ایمنی در سوله های ورزشی به دلیل تجمع همزمان تعداد زیادی نفر، حساسیت بیشتری نسبت به سایر انواع سوله دارد. این استانداردها را میتوان در دو دسته کلی بررسی کرد؛ استانداردهای عمومی مربوط به هر سالن ورزشی و استانداردهای اختصاصی هر رشته.
استانداردهای عمومی ایمنی:
- عرض درها حداقل ۹۰ سانتیمتر و عرض راهروها حداقل ۱۲۰ سانتیمتر باشد تا در شرایط اضطراری امکان تخلیه سریع و انتقال مصدوم وجود داشته باشد
- به ازای هر ۱۰ متر از محیط سالن، یک مسیر خروجی مجزا در نظر گرفته شود و اتکا به یک درب ورودی و خروجی کافی نیست
- فاصله حداقل ۲ تا ۳ متری بین خط زمین بازی و دیوار، بنرهای تبلیغاتی یا جایگاه تماشاگران رعایت شود
- فضایی مشخص برای استقرار تیم پزشکی و کمکهای اولیه، همراه با تابلوهای راهنمای واضح در نظر گرفته شود
- دسترسی آمبولانس به نزدیکترین مسیر ممکن بدون مانع تامین شود
جدا از این موارد، سازه اصلی هم باید از نظر مقاومت در برابر بار برف، باد و زلزله منطقه محاسبه شود؛ چون دهانه بزرگ و بدون ستون میانی سوله های ورزشی، در صورت طراحی نادرست اتصالات، ریسک بیشتری نسبت به سازههای با دهانه کوچکتر ایجاد میکند. ما در آریاسوله در مقالهای مجزا تمام نکات ایمنی در طراحی و ساخت سوله را به طور کامل بررسی کردهایم که برای پروژههای ورزشی هم کاربرد دارد.

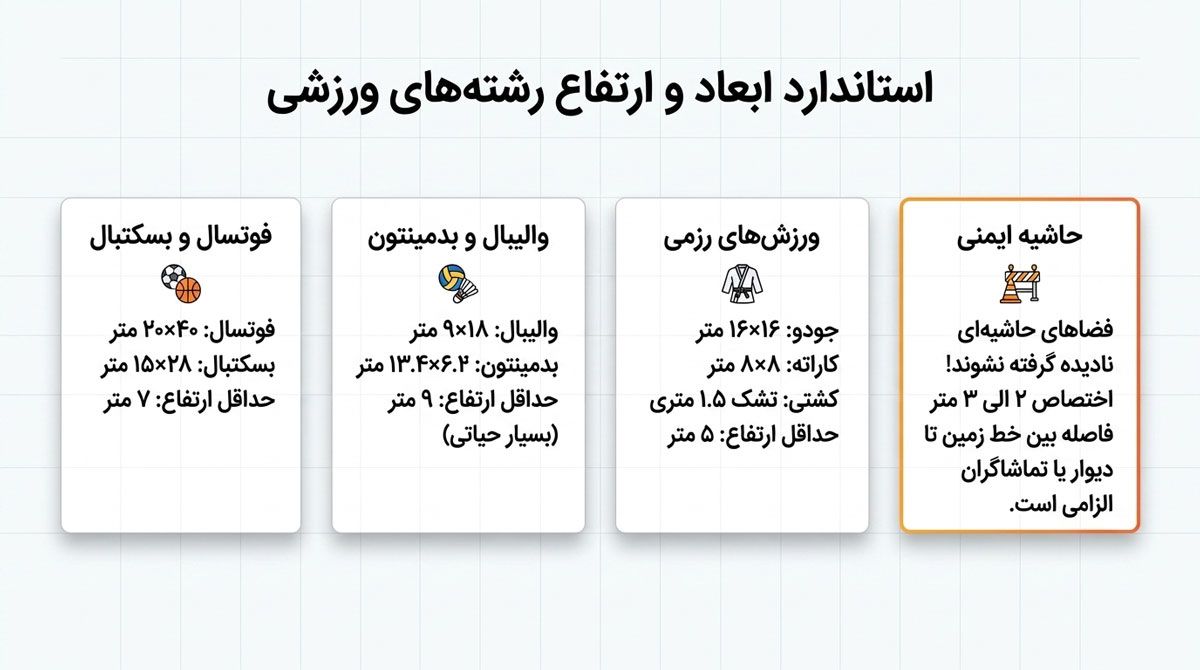

ابعاد استاندارد سوله ورزشی
ابعاد سوله ورزشی مستقیماً از ابعاد رسمی زمین همان رشته به علاوه فضای حاشیهای لازم برای تردد، تماشاگران و ایمنی به دست میآید. اشتباه رایج در برخی پروژهها این است که فقط ابعاد زمین بازی محاسبه میشود و حاشیه اطراف آن نادیده گرفته میشود، در حالی که همین حاشیه بخش جداییناپذیر استاندارد اجراست.
| رشته ورزشی | ابعاد زمین (متر) | حداقل ارتفاع آزاد | نکته حاشیهای |
|---|---|---|---|
| فوتسال | ۴۰ × ۲۰ | ۷ متر | حداقل ۲ متر فاصله از دیوار |
| بسکتبال | ۲۸ × ۱۵ | ۷ متر | حاشیه استاندارد ۲ متری اطراف زمین |
| والیبال | ۱۸ × ۹ | ۹ متر | ارتفاع برای پرش و اسپک اهمیت بالایی دارد |
| بدمینتون | ۱۳.۴ × ۶.۱ | ۹ متر | حساسترین رشته از نظر ارتفاع سقف |
| کشتی | تشک به قطر حداقل ۱.۵ متر | ۵ متر | فاصله بین تشکها باید رعایت شود |
| کاراته | ۸ × ۸ | ۵ متر | معمولاً در سالنهای چندمنظوره اجرا میشود |
| جودو | ۱۶ × ۱۶ (با محوطه میانی ۸ × ۸) | ۵ متر | نیاز به فضای امن اطراف تاتامی |
نکتهای که در جدول بالا باید مدنظر قرار گیرد این است که ارتفاع ذکر شده حداقل ارتفاع آزاد زیر سازه است، نه ارتفاع کلی سوله؛ در سوله های ورزشی چندمنظوره که قرار است بیش از یک رشته را پوشش دهد، معیار طراحی همیشه بالاترین ارتفاع مورد نیاز بین رشتههای انتخابی است. برای مثال اگر سالنی هم برای والیبال و هم برای بدمینتون استفاده شود، ارتفاع باید بر اساس والیبال یعنی حدود ۹ متر یا بیشتر در نظر گرفته شود.
انتخاب دهانه سوله هم باید همزمان با ابعاد بالا بررسی شود؛ برای سالن فوتسال با عرض ۲۰ متر بهعلاوه حاشیه، معمولاً دهانهای در حدود ۲۴ متر پیشنهاد میشود که خودش یکی از دلایل اصلی برتری روش خرپایی نسبت به تیرورقی در ساخت سوله های ورزشی است.

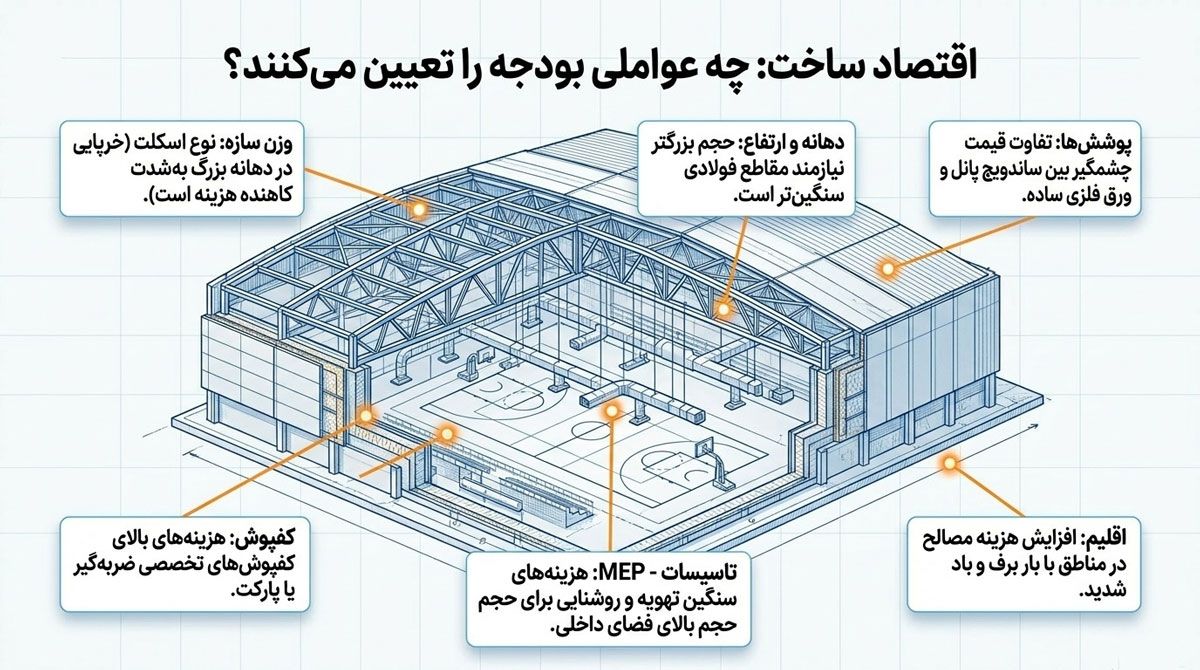

هزینه ساخت سوله ورزشی و عوامل موثر بر آن
هزینه ساخت سوله های ورزشی از یک پروژه به پروژه دیگر تفاوت زیادی دارد، چون به جای یک عدد ثابت، حاصل جمع چند متغیر است که هرکدام وزن متفاوتی در قیمت نهایی دارند. برای برآورد واقعبینانه، بهتر است این عوامل جدا از هم بررسی شوند تا مشخص شود کدام بخش بیشترین سهم را در هزینه کل ایجاد میکند.
عوامل اصلی موثر بر هزینه:
- وزن سازه: انتخاب روش خرپایی یا تیرورقی مستقیماً روی مقدار فولاد مصرفی و در نتیجه قیمت اسکلت تاثیر میگذارد؛ در دهانههای بالای ۲۰ متر، خرپایی معمولاً هزینه کمتری نسبت به تیرورقی دارد.
- دهانه و ارتفاع سالن: هرچه دهانه بازتر و ارتفاع بیشتر باشد، مقاطع مصرفی سنگینتر شده و هزینه اجرا افزایش پیدا میکند.
- نوع پوشش سقف و دیوار: ساندویچ پانل معمولاً نسبت به ورق فلزی ساده به همراه عایق جداگانه، اختلاف قیمت قابل توجهی ایجاد میکند.
- کفپوش تخصصی ورزشی: کفپوشهای ضربهگیر یا پارکت استاندارد، هزینهای جدا از اسکلت و پوشش سازه به پروژه اضافه میکنند.
- تاسیسات سرمایشی، گرمایشی و روشنایی: با توجه به حجم بالای فضای داخلی سالن ورزشی، هزینه تجهیزات تهویه و نورپردازی نسبت به سوله انباری با متراژ مشابه بیشتر است.
- فضاهای جانبی: هرچه رختکن، سرویس بهداشتی و جایگاه تماشاگران بزرگتر و مجهزتر باشد، بودجه پروژه هم بالاتر میرود.
- موقعیت جغرافیایی و شرایط اقلیمی: مناطق با بار برف یا باد بالا نیاز به مقاطع سنگینتر و در نتیجه هزینه بیشتری دارند.
نکته مهمی که در برآورد اولیه اغلب نادیده گرفته میشود، نوسان قیمت آهن و ورق فولادی است؛ چون بخش عمده هزینه سوله های ورزشی مربوط به مصالح فلزی است، حتی چند هفته تاخیر در تصمیمگیری میتواند برآورد اولیه را تغییر دهد. برای درک دقیقتر سهم هر بخش از هزینه کل، در مقاله نحوه محاسبه هزینه ساخت سوله، فرمول کلی محاسبه قیمت را به طور مفصل توضیح دادهایم.
نتیجهگیری
ساخت سوله های ورزشی پروژهای است که موفقیت آن به تصمیمات درست در هر مرحله، از انتخاب روش سازهای گرفته تا رعایت ابعاد استاندارد و نکات ایمنی، وابسته است و کوچکترین اشتباه در این مسیر میتواند هزینههای اضافی یا محدودیتهای فنی جبرانناپذیری برای کارفرما ایجاد کند. اگر قصد ساخت یا بازسازی سوله ورزشی را دارید، تیم فنی آریاسوله آماده است تا از مرحله طراحی تا اجرای فونداسیون و تحویل نهایی در کنار شما باشد؛ برای دریافت مشاوره تخصصی و محاسبه هزینه ساخت سوله متناسب با کاربری و ابعاد پروژهتان، همین حالا با کارشناسان آریاسوله در تماس باشید.
