ساخت سوله با تیرآهن؛ مهمترین نکاتی که باید قبل از شروع بدانید
وقتی صحبت از اجرای یک پروژه صنعتی بزرگ میشود، معماری و سازه تنها عناصر زیباییشناسانه نیستند؛ بلکه مستقیم روی بهرهوری، طول عمر سازه و هزینههای آینده تأثیر میگذارند. در چنین پروژههایی، استفاده از روشهای مختلف برای ساخت سوله معمول است، اما ساخت سوله با تیرآهن همچنان یکی از قابلاعتمادترین و استانداردترین روشهاست؛ روشی که نهتنها در صنایع سنگین، بلکه در انبارها، کارگاهها، سالنهای تولید و حتی واحدهای دامداری و کشاورزی نیز کاربرد گستردهای دارد.
اما چرا تیرآهن؟ و دقیقاً چه مراحلی برای ساخت یک سوله استاندارد طی میشود؟ همچنین، چه نکات فنیای در این مسیر وجود دارد که بیتوجهی به آنها میتواند موجب کاهش عمر مفید سوله یا افزایش هزینه تعمیرات در آینده شود؟ این مقاله با لحن رسمی و کاملاً فنی، بهصورت توضیحی تمام این موضوعات را بررسی میکند.
چرا سوله تیرآهنی هنوز بهترین انتخاب است؟
در میان روشهای مختلف ساخت سوله، استفاده از تیرآهن یک مزیت جدی دارد: ترکیب استحکام بالا با سادگی اجرا. سولههای تیرآهنی از پروفیلهای نورد گرم استاندارد ساخته میشوند و به همین دلیل، تحت بارهای ثقلی، بار باد و بارهای جانبی عملکرد بسیار مطمئنی دارند. علاوه بر این، امکان افزایش دهانه، توسعه سازه در آینده، تغییر کاربری، اضافه شدن جرثقیل سقفی و حتی اجرای پارتیشن بندی سوله در داخل مجموعه بهراحتی وجود دارد.
این ویژگیها باعث شدهاند که سالانه هزاران پروژه صنعتی در ایران از این روش استفاده کنند. اما ساخت صحیح سوله با تیرآهن تنها با تهیه مصالح مناسب انجام نمیشود، بلکه نیازمند یک مسیر دقیق مهندسی و اجرایی است که در ادامه آن را مرحلهبهمرحله شرح میدهیم.
مرحله اول: مطالعات اولیه، برداشت زمین و تعیین نیاز پروژه
قبل از اینکه حتی اولین تیرآهن وارد کارگاه شود، تیم مهندسی باید مجموعهای از مطالعات اولیه را انجام دهد. این مطالعات معمولاً شامل برداشت دقیق ابعاد زمین، آزمایشهای ژئوتکنیک، بررسی کاربری آینده سوله و میزان بارگذاری است. برای مثال، سولهای که قرار است در آن ماشینآلات سنگین قرار گیرد، نیازمند طراحی متفاوتی نسبت به سوله انبار مواد غذایی است.
در این مرحله، بارهای وارد بر سازه نیز محاسبه میشوند. بار مرده که وزن خود سازه است، بار زنده که شامل وزن تجهیزات، نیروهای انسانی یا ماشینآلات میشود، و در نهایت بارهای جانبی مثل باد و زلزله. این محاسبات پایه اصلی برای انتخاب نوع تیرآهن و ابعاد مقاطع هستند.
مرحله دوم: انتخاب نوع تیرآهن مناسب برای سازه
در سولههای تیرآهنی معمولاً از سه نوع پروفیل استفاده میشود: IPE، INP و IPB (HEB). انتخاب هرکدام وابسته به شرایط سازه است. به عنوان مثال، برای ستونها معمولاً از پروفیلهای بالپهن مانند IPB استفاده میشود زیرا مقاومت بالاتری در برابر فشار دارند. اما برای تیرهای فرعی و المانهای ثانویه، پروفیلهای IPE انتخاب بهتری هستند.
در این مرحله، مهندس سازه براساس محاسبات بارگذاری، ضخامت بال، ضخامت جان، ارتفاع تیر و مقاومت موردنیاز را مشخص میکند. کوچکترین اشتباه در انتخاب مقطع میتواند در آینده باعث نشست، تغییر شکل یا حتی شکست سازه شود.
مرحله سوم: طراحی ستونها و قابهای اصلی
در طراحی قابهای اصلی، موضوعاتی مثل ارتفاع ستون، فاصله قابها، دهانه سوله و شکل سقف مشخص میشوند. سولههای صنعتی معمولاً ارتفاعی بین ۶ تا ۱۲ متر دارند و فاصله استاندارد قابها بین ۴ تا ۶ متر تعیین میشود.
در این مرحله، تصمیمگیری درباره نوع سقف نیز انجام میشود؛ سقف شیبدار معمولترین نوع است زیرا هم زهکشی آب باران بهتر انجام میشود و هم بار باد روی سقف کاهش مییابد. مهندس سازه باید برای جلوگیری از کمانش و افزایش مقاومت جانبی، سیستم مهاربندی را نیز طراحی کند.
مرحله چهارم: ساخت خرپا یا رفترهای سقف
یکی از مهمترین بخشهای ساخت سوله با تیرآهن، ساخت خرپاهاست. خرپاها نقش انتقال بار سقف به ستونها را دارند و اگر با دقت ساخته نشوند، کل سازه در معرض خطر قرار میگیرد. تیرآهنها پس از انتقال به کارگاه براساس نقشههای شاپدرایینگ برش داده شده، سوراخکاری میشوند و سپس مونتاژ میگردند.
جوشکاری در این مرحله باید توسط افراد دارای صلاحیت انجام شود، زیرا کیفیت جوش مستقیماً روی عمر مفید سوله تأثیر میگذارد. خرپاهای ساختهشده باید قبل از انتقال به محل نصب، تحت آزمایشهای کیفی قرار بگیرند.
مرحله پنجم: اجرای فونداسیون و نصب صفحه ستونها
یکی از اصولیترین بخشهای ساخت هر نوع سوله، فونداسیون آن است. اجرای فونداسیون معمولاً با بتن مگر آغاز میشود که سطحی صاف برای آرماتوربندی ایجاد میکند. پس از آن، میلگردها براساس نقشه فونداسیون قرار داده میشوند و بولتها با استفاده از شابلون دقیق در محل نصب میشوند.
تراز صفحه ستونها اهمیت حیاتی دارد؛ کوچکترین انحراف ممکن است در آینده باعث کج شدن ستونها، لقشدن اتصالات یا کاهش مقاومت در برابر بارهای جانبی شود. پس از این مرحله، فونداسیون بتنریزی میشود و معمولاً چند روز زمان لازم است تا بتن به مقاومت مطلوب برسد.

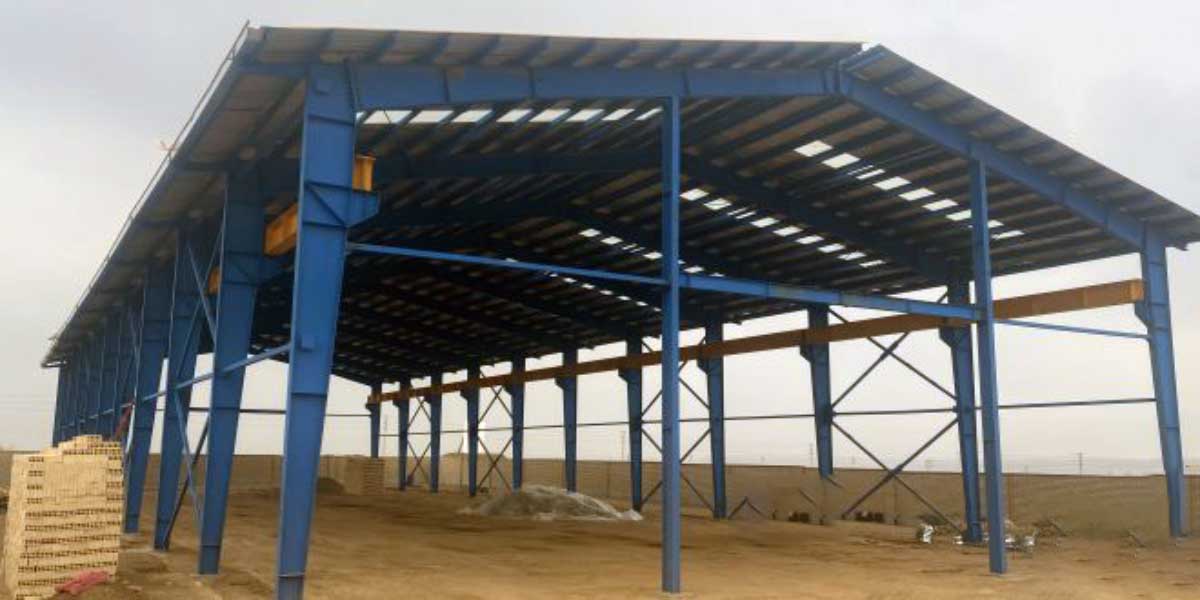

مرحله ششم: نصب ستونها و قابهای اصلی
این بخش معمولاً به کمک جرثقیل انجام میشود. ستونها با دقت کامل روی صفحه ستونها قرار میگیرند و توسط پیچ و مهرههای مقاوم اتصال پیدا میکنند. شاقول بودن ستونها در این مرحله حیاتی است، زیرا هر انحرافی میتواند در هنگام نصب خرپا باعث خطاهای بزرگتر شود.
بعد از نصب ستونها، خرپاها یا رفترها در محل خود قرار گرفته و به ستونها متصل میشوند. در این مرحله، تیم اجرایی باید بهصورت مداوم انحراف احتمالی را کنترل کند.
مرحله هفتم: نصب بادبندها و تکمیل سیستم مهاربندی
مهاربندی در سوله تیرآهنی نقش اصلی در مقابله با نیروهای جانبی دارد. بادبندهای ضربدری، مهاربندهای سقفی و مهاربندهای دیواری در نقاط مشخصشده نصب میشوند و استحکام سازه را تضمین میکنند. انتخاب محل و نوع بادبند براساس محاسبات دقیق انجام میشود و باید با دقت کامل اجرا شود.
در سولههایی که دهانه بزرگی دارند، استفاده از مهاربندهای قویتر یا افزایش تعداد بادبندها ضروری است.

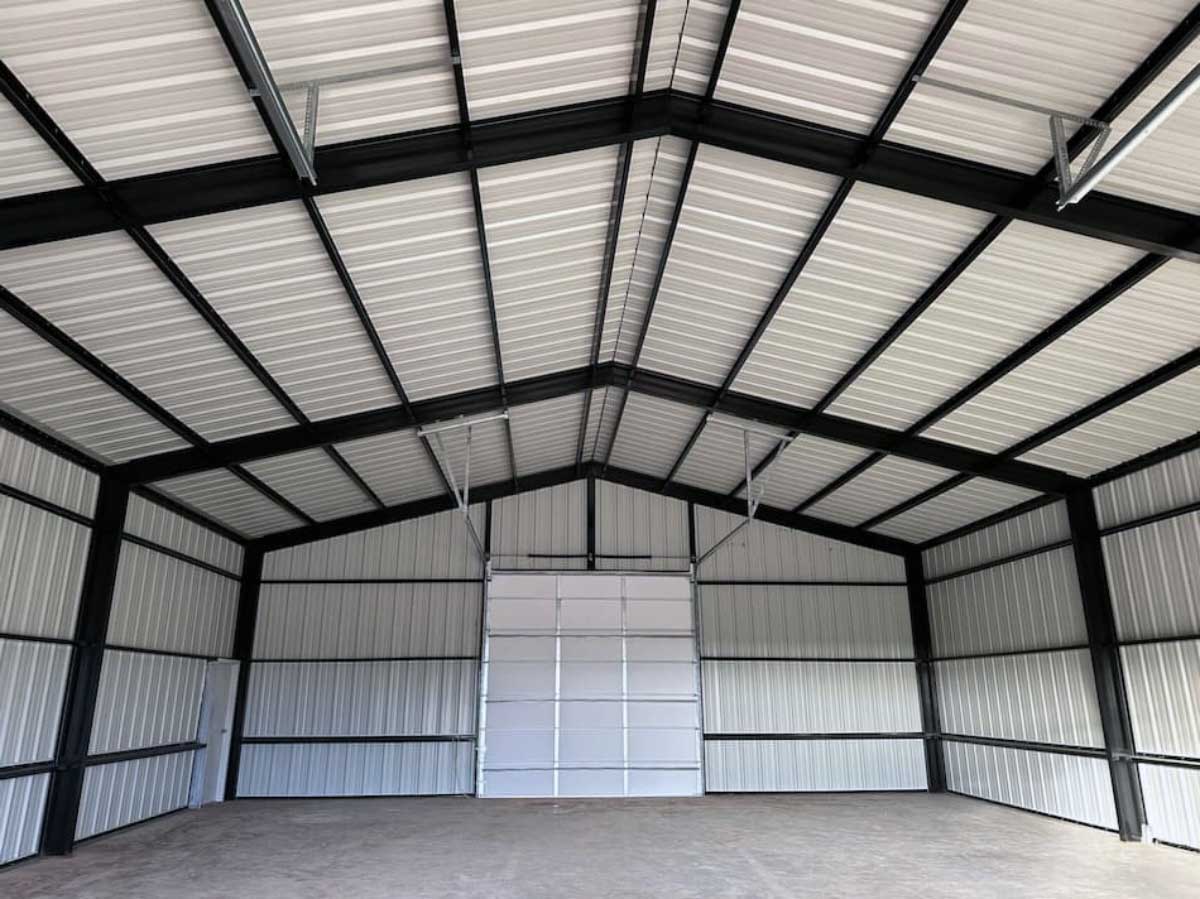

مرحله هشتم: اجرای پوشش سقف و دیوارها
پس از تکمیل اسکلت فلزی، نوبت به پوشش سقف و دیواره میرسد. معمولترین مواد مورد استفاده شامل ورق گالوانیزه، آلوزینک و sometimes ساندویچ پانل هستند. انتخاب نوع پوشش بستگی مستقیم به شرایط اقلیمی و میزان رطوبت دارد.
در این بخش، لایه عایق نیز نصب میشود. در پروژههایی که کنترل دما اهمیت بالایی دارد، عایقکاری سوله با پشم سنگ و پشم شیشه انجام میشود. این مرحله نقش مهمی در کاهش مصرف انرژی و بهبود عملکرد حرارتی سوله دارد.
مرحله نهم: کفسازی و عملیات داخلی
پس از تکمیل سازه و پوشش، کفسازی انجام میشود. نوع کف بسته به کاربری متفاوت است. در بسیاری از پروژههای سنگین، از بتن با مقاومت بالا و مش فولادی استفاده میشود. اما در سولههایی که نیاز به سطح صاف و بهداشتی دارند، از رزینهای اپوکسی استفاده میشود. در صورت نیاز به تقسیمبندی داخلی، پارتیشن بندی سوله نیز در این مرحله انجام میشود. این کار میتواند برای ایجاد سالن تولید، انبار، اتاق اداری یا بخش کنترل کیفیت انجام گردد.
مزایا و نقاط قوت سوله تیرآهنی
- استحکام و دوام بالا در برابر بارهای ثقلی و جانبی
- قابلیت اجرای دهانههای مختلف با امکان افزایش یا کاهش ابعاد براساس نیاز
- امکان توسعه و الحاق سازه در آینده بدون نیاز به تخریب
- سهولت در تعمیر، نگهداری و بازرسی دورهای
- کیفیت یکنواخت مصالح به دلیل استاندارد بودن تیرآهنهای نورد گرم
- انعطافپذیری بالا در طراحی برای انواع کاربریها (تولیدی، انبار، کارگاهی و…)
- مقاومت مناسب در برابر بار باد و زلزله با طراحی صحیح مهاربندی
- امکان نصب جرثقیل سقفی در ظرفیتهای مختلف
- نصب سریعتر نسبت به برخی روشهای جایگزین
- قابلیت بازیافت و افزایش طول عمر سازه با تقویت مقاطع یا اضافهکردن سیستمهای جدید
- پایداری حرارتی و عملکرد بهتر در شرایط محیطی متغیر
- هزینه اقتصادی نگهداری در بلندمدت به دلیل دوام خوب اتصالات و مقاطع
چالشها و محدودیتهای این روش
اگرچه ساخت سوله با تیرآهن یکی از مطمئنترین و استانداردترین روشها در پروژههای صنعتی است، اما این روش در کنار مزایای خود چند محدودیت فنی نیز دارد. وزن نهایی سازه معمولاً بیشتر از مدلهای سبکتر مانند سولههای خرپایی است و همین موضوع میتواند باعث افزایش هزینه فونداسیون شود. از طرف دیگر، مصرف بالاتر تیرآهن در دهانههای بزرگ بهویژه بالای ۳۰ متر، هم هزینه خرید مصالح را بالا میبرد و هم نیاز به جرثقیلهای سنگینتری برای نصب دارد.
همچنین در مناطقی که محدودیت حملونقل یا دسترسی به پروفیلهای استاندارد وجود دارد، اجرای این نوع سوله ممکن است با چالش تأمین مصالح مناسب همراه شود. کنترل کیفیت جوشکاری نیز اهمیت ویژهای دارد، چون هرگونه ضعف در اتصال میتواند عملکرد کلی سازه را تحت تأثیر قرار دهد. در نهایت، نگهداری مستمر سازههای فلزی در مناطق مرطوب برای جلوگیری از خوردگی ضروری است و عدم انجام آن ممکن است طول عمر سازه را کاهش دهد.
جمعبندی نهایی
ساخت سوله با تیرآهن ترکیبی از تکنولوژی، دقت مهندسی و اجرای صحیح است. اگر مراحل طراحی و اجرا با نظارت دقیق انجام شود، نتیجه نهایی سازهای خواهد بود که دهها سال بدون مشکل کار میکند و نیازهای پروژه را به بهترین شکل پاسخ میدهد. از مطالعات اولیه گرفته تا انتخاب نوع تیرآهن، طراحی مهاربندی، اجرای فونداسیون، نصب خرپاها، پوشش سوله و کفسازی، هر بخش از این مسیر نقش مهمی در عملکرد نهایی سازه دارد.
